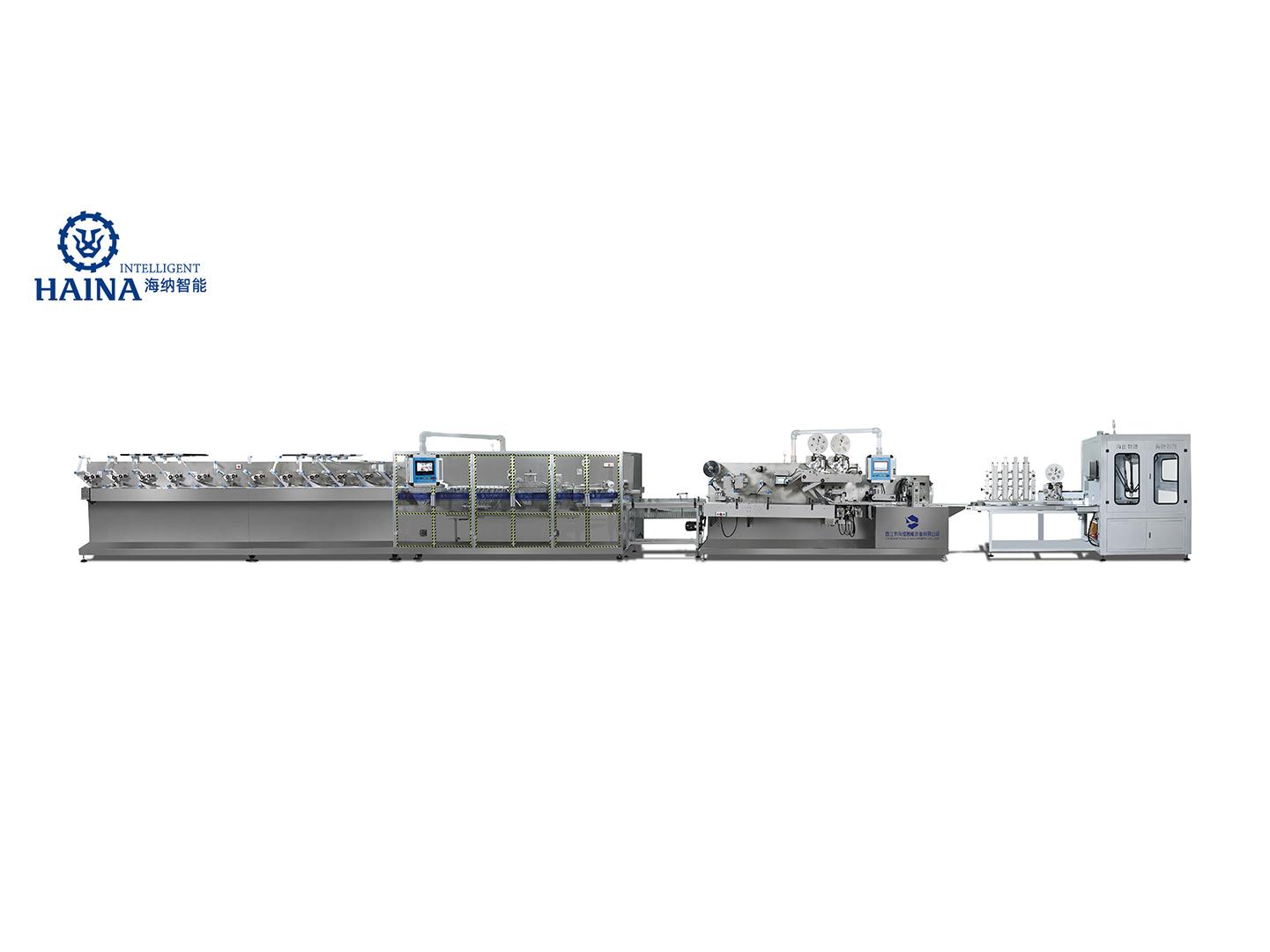

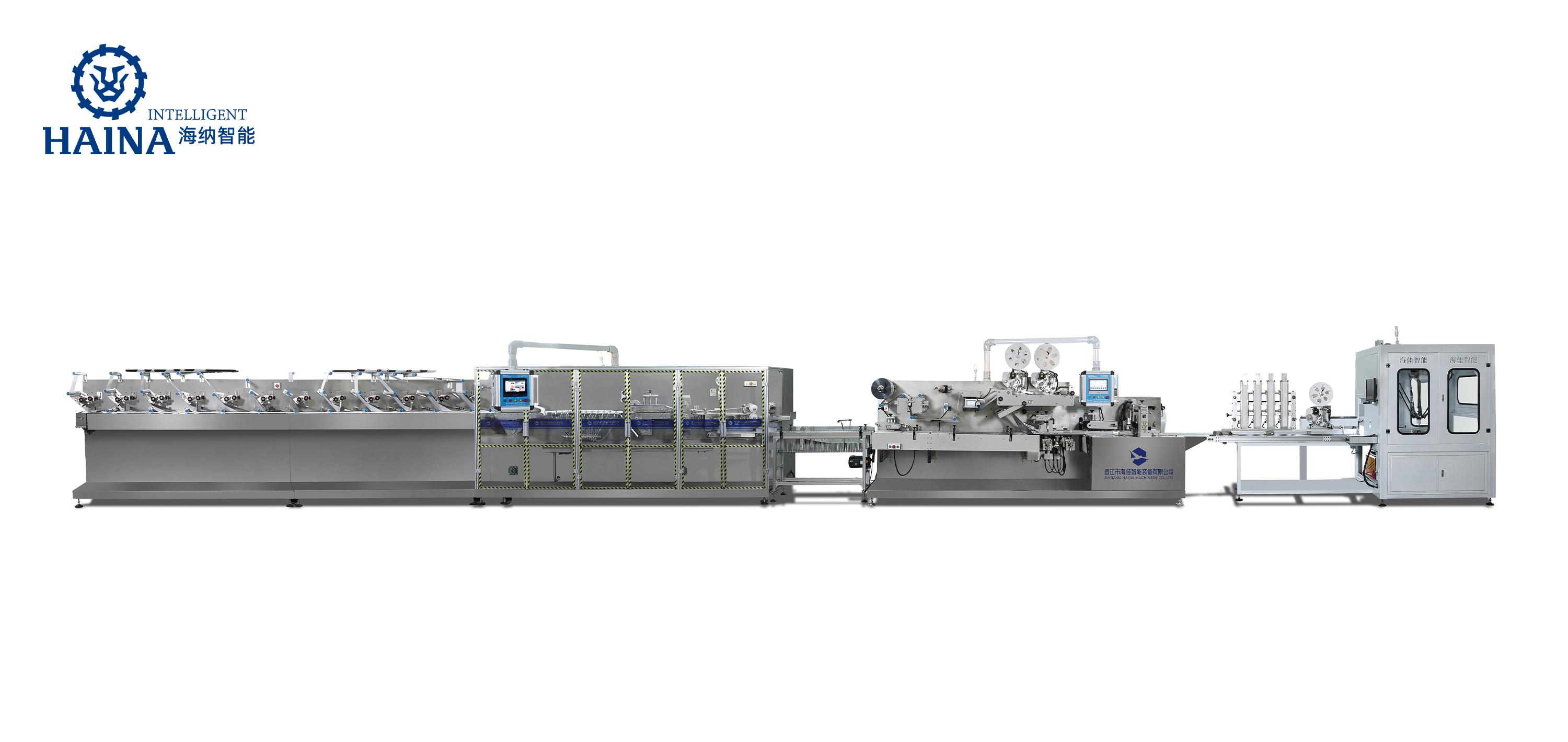

HJ-WP12A 大母卷全自动湿巾生产线

产品简介:

产地: 福建
品牌: 海纳机械
设备配置:按技术协议确认
型号:HJ-WP12A

支付 & 运输:

供货范围:按项目确认
报价:按产品与自动化配置核算
包装方式:按合同确认
交付周期:按合同确认

Get Quote

产品判断

HJ-WP12A大母卷全自动湿巾生产线连接折叠、HJ-PM70包装与HJ-LA75贴盖。三段标称速度范围不同，整线规划应以目标片数和包型寻找共同稳定节拍。

折叠输出80片装时50至60包每分钟

包装速度50至75包每分钟

贴盖速度最高75个每分钟，与盖型有关

基材范围35至80克每平方米水刺布或热轧布

HJ-WP12A适用项目与设备边界

整线由大母卷折叠、包装和贴盖环节组成，最终产能取决于三段之间的交接与恢复能力，而不是各单机最高速度的简单相加。

折叠机功率20千瓦，包装机11千瓦，贴盖机10千瓦；各段均需核对0.6至0.8兆帕气源。最终厂房图应按三台设备、转接输送、补料和维护空间合并确认。

大母卷全自动湿巾整线项目在方案阶段应把产品结构、材料清单和后段接口放进同一张工艺图。本页按HJ-WP12A的实际工位关系展开“折叠、包装和贴盖三段联动”，路线中的每个交接点都应对应样品或记录。

HJ-WP12A试机从可追溯基准开始，再围绕“折叠、包装和贴盖三段联动”进入目标节拍并观察停机后的恢复。

记录表需把折叠、包装和贴盖三段联动涉及的材料批次、速度段、停机原因和抽样结果关联到同一批样品。

除湿巾基材和液体外，还要带齐包装复合膜、标签、盖子和胶。盖型、开口尺寸与标签位置决定贴盖轨迹，应在联机测试前确认。

联机验收要分别记录折叠垛、包装袋和贴盖成品的不良原因，并测试上游短停、包装短停和贴盖补料后的整线恢复。

参数表能说明设备范围，但不能替代材料试验。海纳机械建议在正式验收前冻结产品样品、材料牌号、尺码或包装规格、抽检方法和统计口径。

应看目标产品下三段共同稳定输出。片数、袋高和盖型都会改变各段节拍。

页面记录水平和垂直方向的参考精度，但实际结果与盖型有关，应使用正式盖子、标签和包装袋验证。

真实生产会发生补料和处理异常，短停测试可以检验缓冲、重新进料以及首批成品质量。

HJ-WP12A项目确认

针对HJ-WP12A 大母卷全自动湿巾生产线，海纳机械建议先用目标成品和量产材料确认“折叠、包装和贴盖三段联动”的测试条件，再冻结设备边界、厂房接口与验收记录。

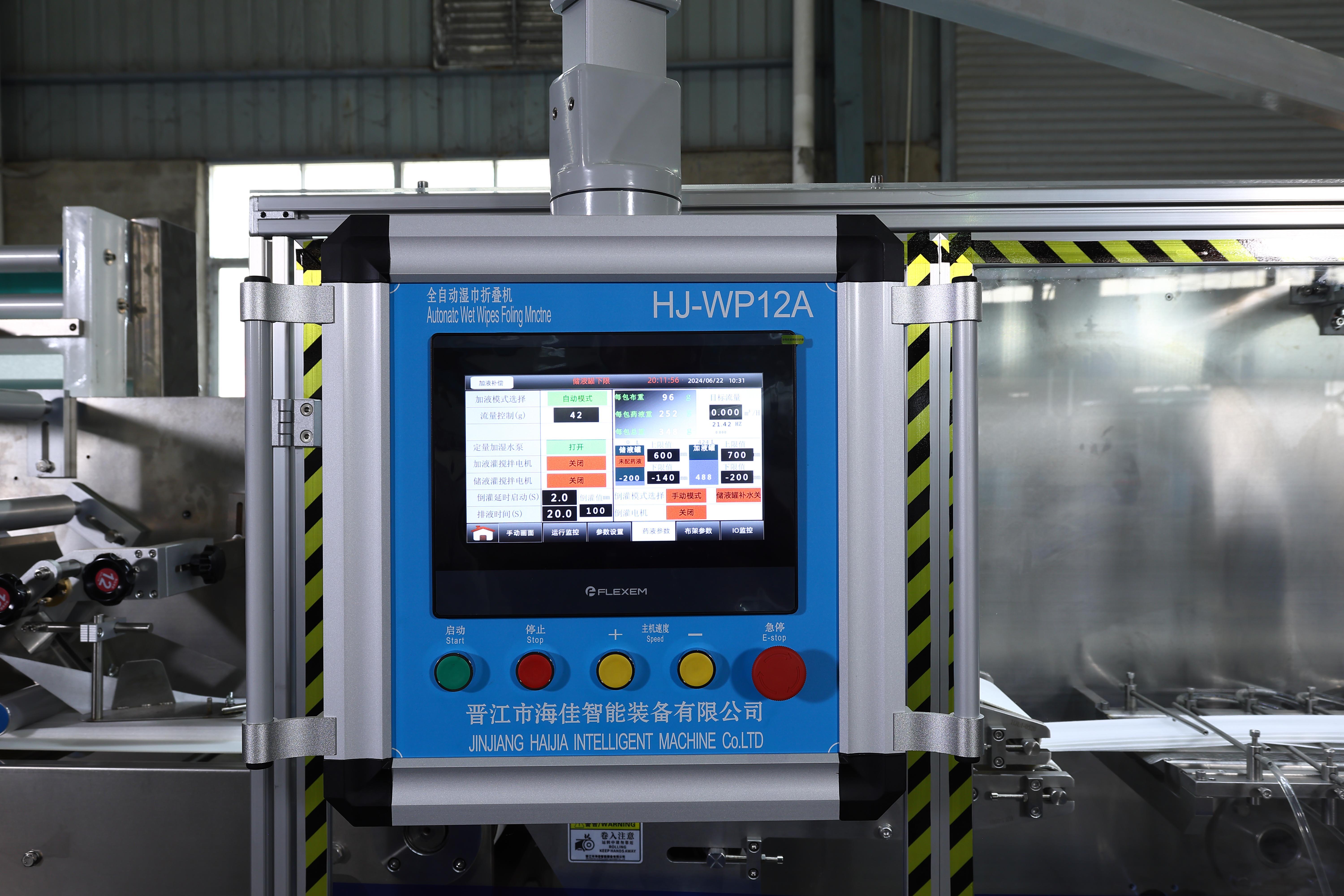

HJ-WP12A 全自动接驳湿巾折叠机（大母卷）

适用材料	水刺布，热轧布等不织布
材料克重	35-80g/㎡
母卷规格	Max W1200mm*Φ1200mm
母卷轴数	4轴母卷，不停机接驳，纸芯直径：3"
湿巾尺寸	L: 140-205mm W: 80-110mm
展开尺寸	L: 140-250mm W: 160-220mm

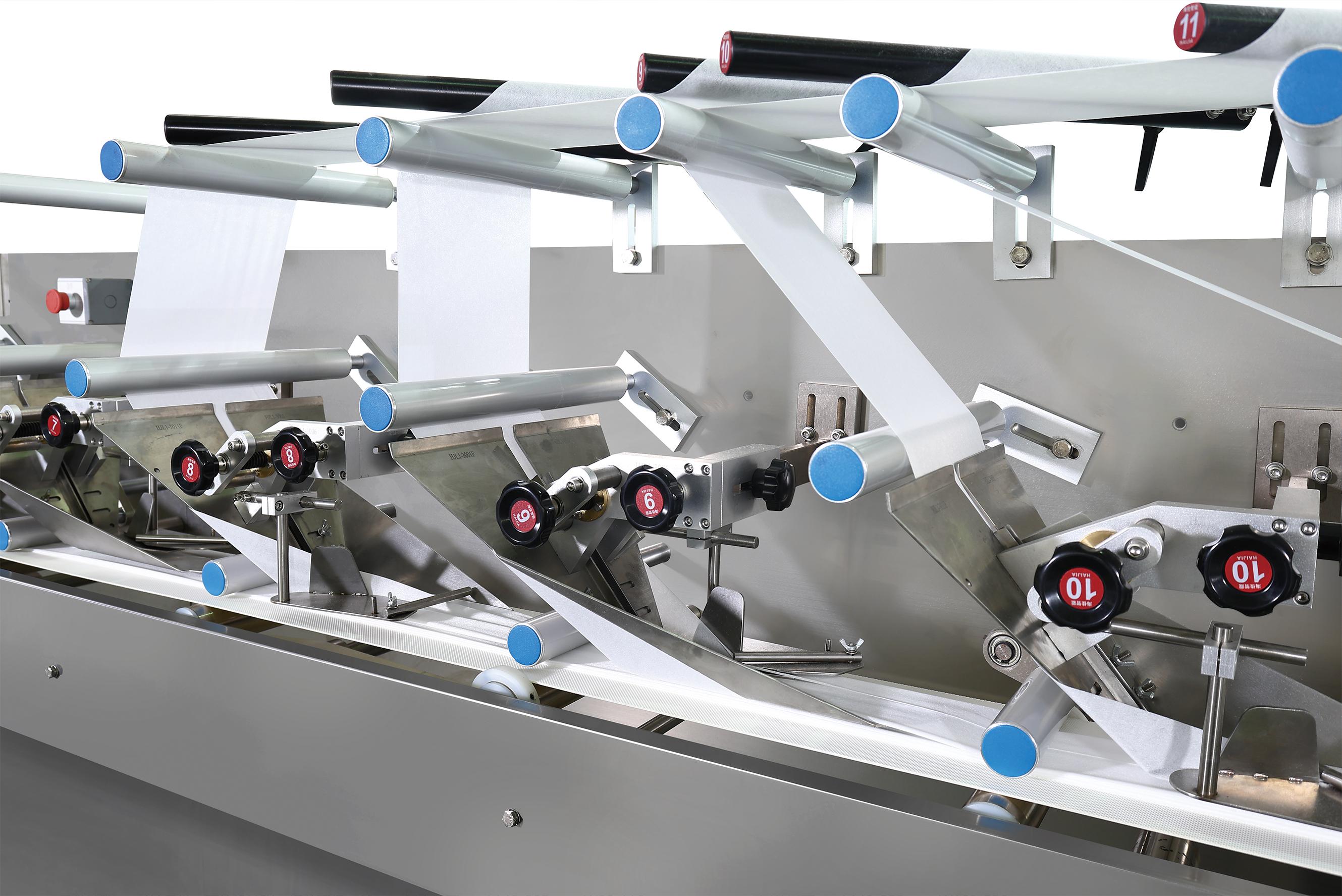

折叠样式	1. 独立抽取式&每垛连续抽取式 2. 专利型折纸器，Z折或小Z折 3. 二者选其一
生产参数	1. 堆叠片数：30-120片（高度不超过90mm） 2. 生产速度：50-60包/min（以80片为例） 3. 接头检测及自动剔废

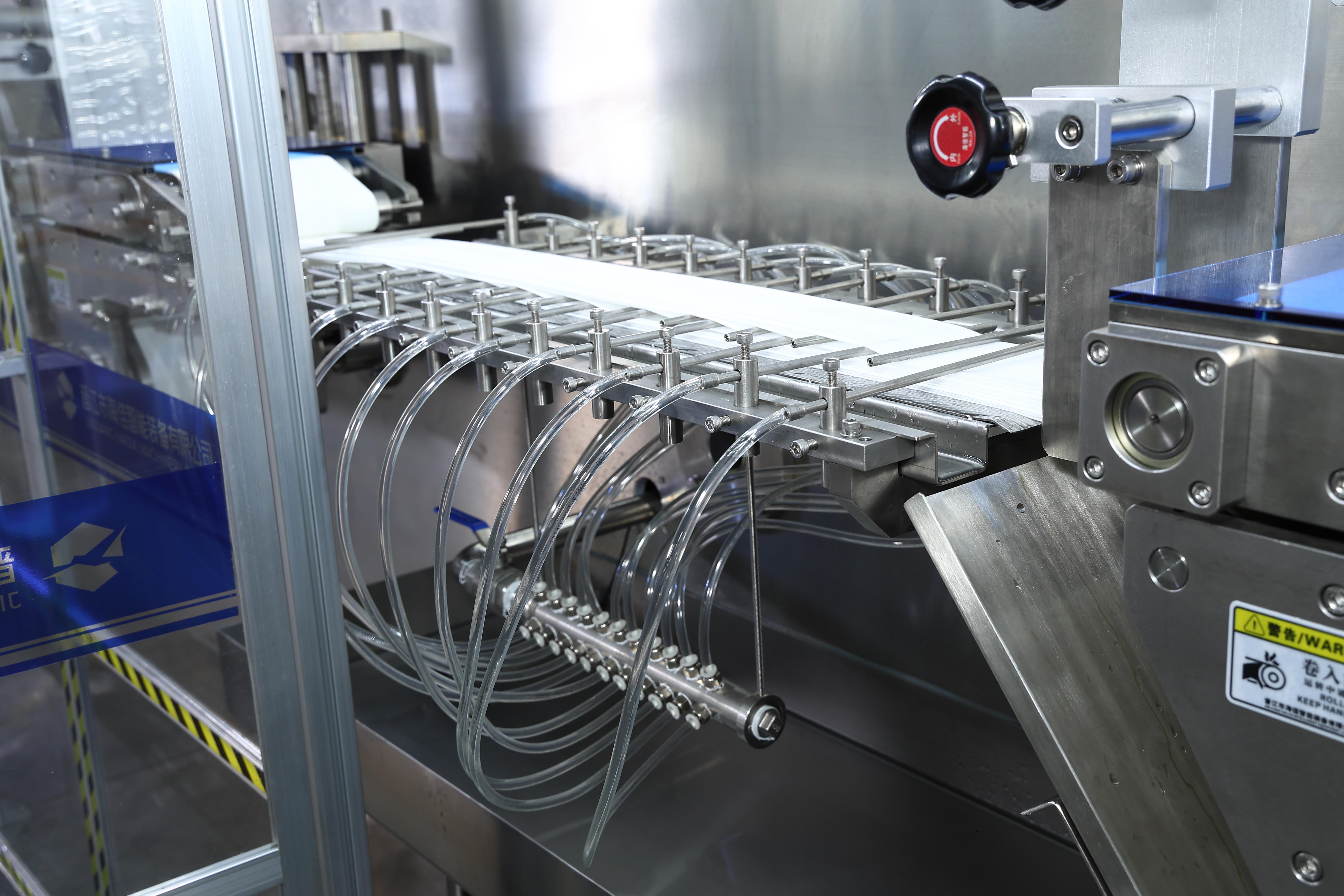

加液方式	1. 14只独立加液管，可独立清洗 2. 2.5-4倍加液检测，触摸屏设定加液克重 3. 水桶液位实时检测，触摸屏设备液位报警位置 4. 650L不锈钢卫生级水桶2个
控制方式	1. 多轴控制器，伺服马达驱动 2. 10寸触摸屏，操作更加简便 3. 母卷放卷采用变频控制 4. 加液电机采用变频控制，触摸屏设置加液克重 5. 堆叠采用独立伺服控制，保证堆叠整齐及接头剔废
设备功率	AC380V（电压可定制），50/60Hz，三相五线制，20KW
机器尺寸	L: 9050mm W: 3600mm H: 2100mm
气源要求	0.6-0.8Mpa, 130L/min
设备重量	约3000KG
可选配置	湿厕纸专用型折纸器，自动纠偏，金属&重量检测及剔除机

HJ-WP12A 全自动接驳湿巾折叠机（大母卷）

HJ-PM70全自动包装机

适用材料	PET/PE、BOPP、PET/AL/PE等可热封材料
母卷轴数	2轴膜卷，2轴标卷，不停机接驳，纸芯直径：3"
标卷规格	Max W60mm*Φ300mm
包装尺寸	L: 140-350mm W: 80-120mm H: 10-90mm
开口尺寸	L40mm*W20mm（其他尺寸可定制）
适用贴标	透明贴&非透明贴
生产速度	50-75包/min
加热方式	1. 3付纵封新型机构，保证高速温度恒定 2. 往复式横封机构，压力加大，实现低温高压，保证横封外观

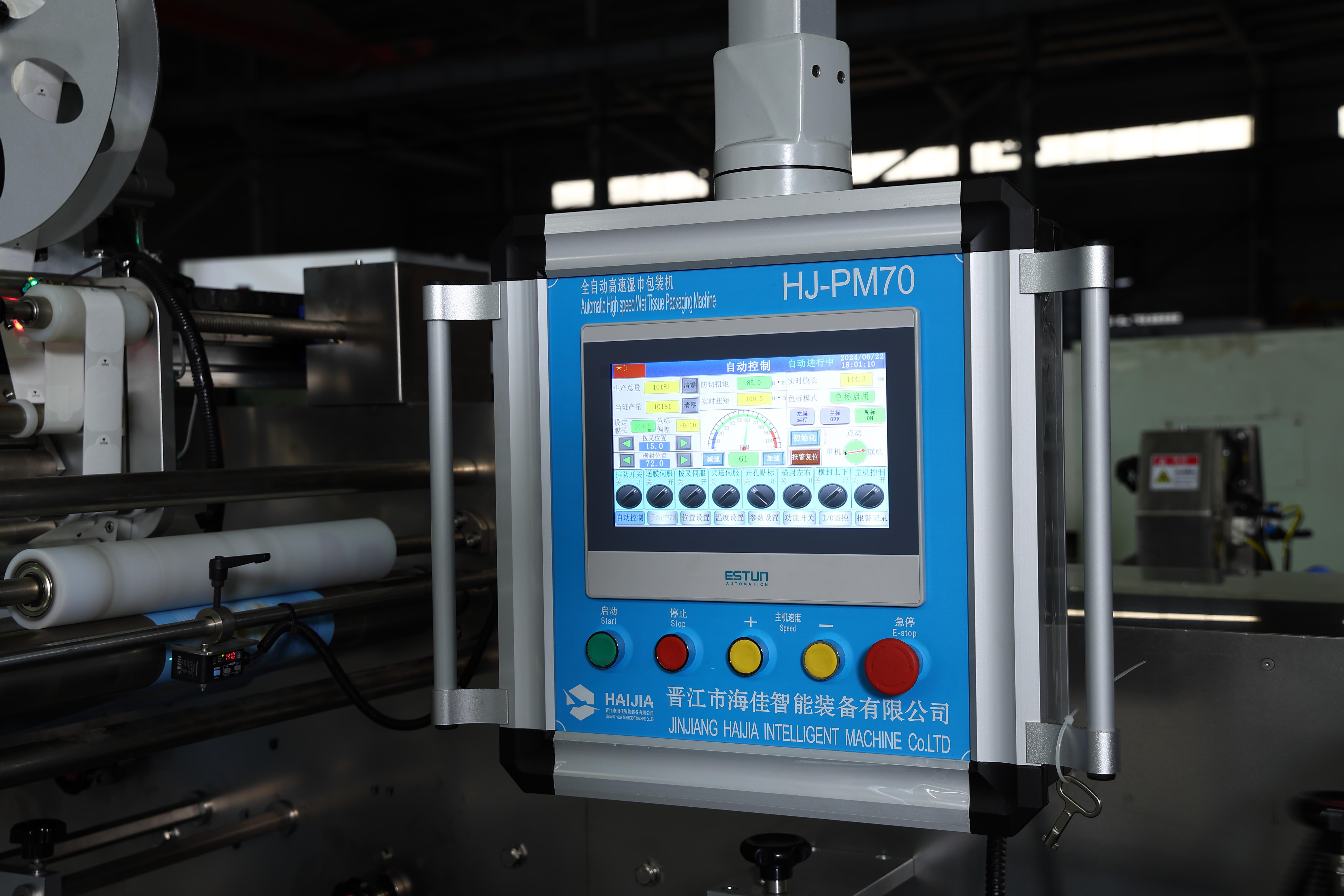

控制方式	1. 多轴运动控制器，采用EtherCAT通讯方式，全伺服驱动 2. 实现卷膜，贴标不停机自动接驳
设备功率	AC380V（电压可定制），50/60Hz，三相五线制，11KW
机器尺寸	L: 5800mm W: 13000mm H: 2100mm
气源要求	0.6-0.8Mpa, 150L/min
设备重量	约2000KG
可选配置	自动纠偏，日期标识机，金属&重量检测及剔除机

HJ-PM70全自动包装机

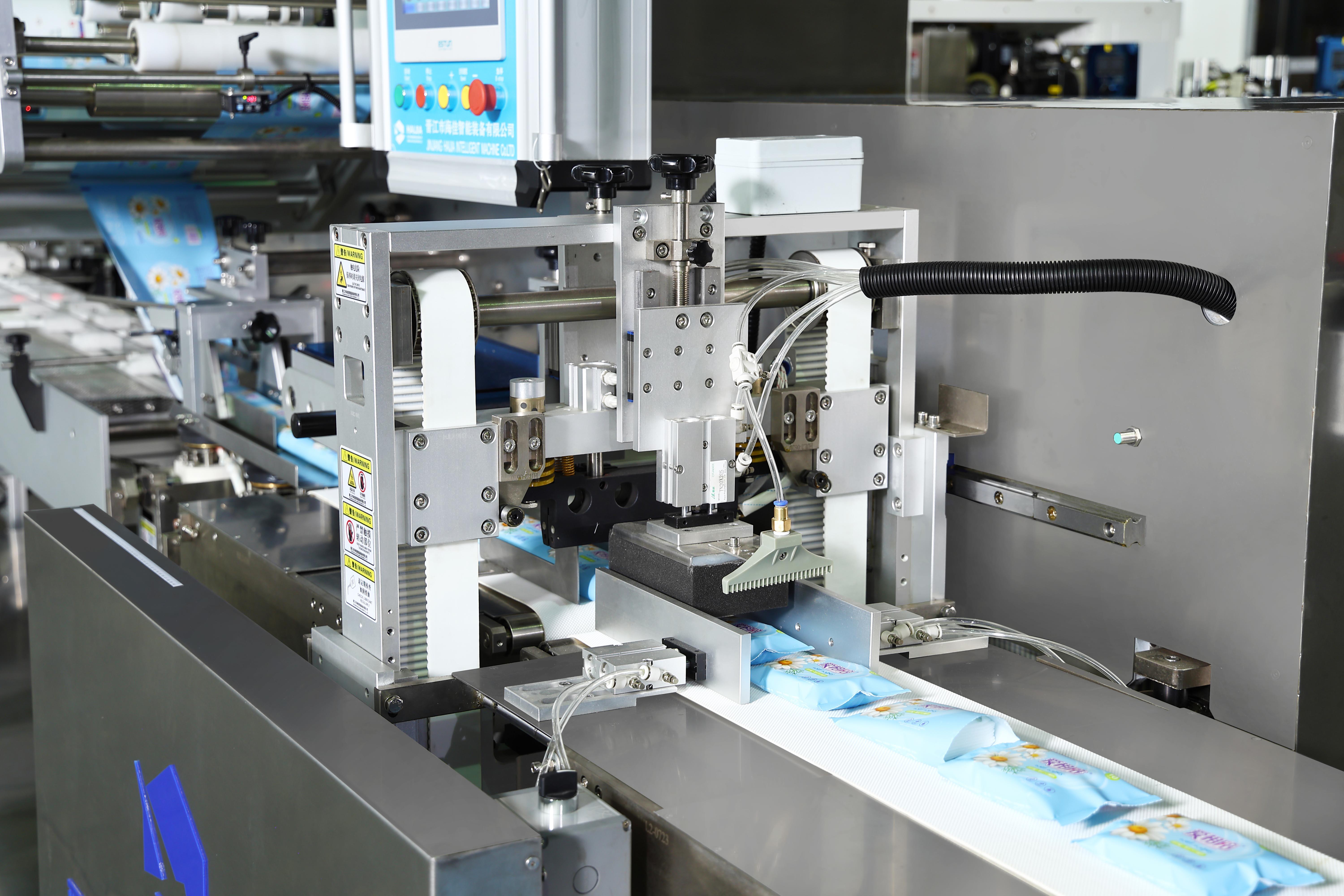

HJ-LA75 全自动粘盖机

贴盖精度	水平方向：±2mm，垂直方向：±1.5mm（与盖子形状有关）
贴标精度	水平方向：±1mm，垂直方向：±1mm
湿巾高度	Max H: 90mm W: 120mm
盖尺寸	L: 50-120mm W: 50-100mm H: 5-10mm
标尺寸	L: 30-100mm W: 30-100mm
吸盘数量	1
喷胶数量	1
贴标机数量	1或者2（实现自动换标）
生产速度	最高75个/分钟（与盖子形状有关）
控制方式	1. 相机拍摄标签位置，机器人执行取盖，涂胶，粘盖动作 2. 可选配两个贴标机构，实现自动接驳 3. 4套盖子储备装置，储备多种盖型涂胶轨迹
设备功率	AC380V（电压可定制），50/60Hz，三相五线制，10KW
机器尺寸	L: 3800mm W: 13000mm H: 2100mm
气源要求	0.6-0.8Mpa, 150L/min
设备重量	约1500KG
可选配置	金属&重量检测及剔除机
