HJ-MN2 对折式湿巾生产线

产品简介:

产地: 福建
品牌: 海纳机械
设备配置:按技术协议确认
型号:HJ-MN2

支付 & 运输:

供货范围:按项目确认
报价:按产品与自动化配置核算
包装方式:按合同确认
交付周期:按合同确认

Get Quote

产品判断

HJ-MN2对折式湿巾生产线由折叠机和HJ-PM70全自动包装机组成，适合多片装产品。折法、片数、湿垛高度和袋型是同一套配方，任何一项变化都可能影响转送与封口。

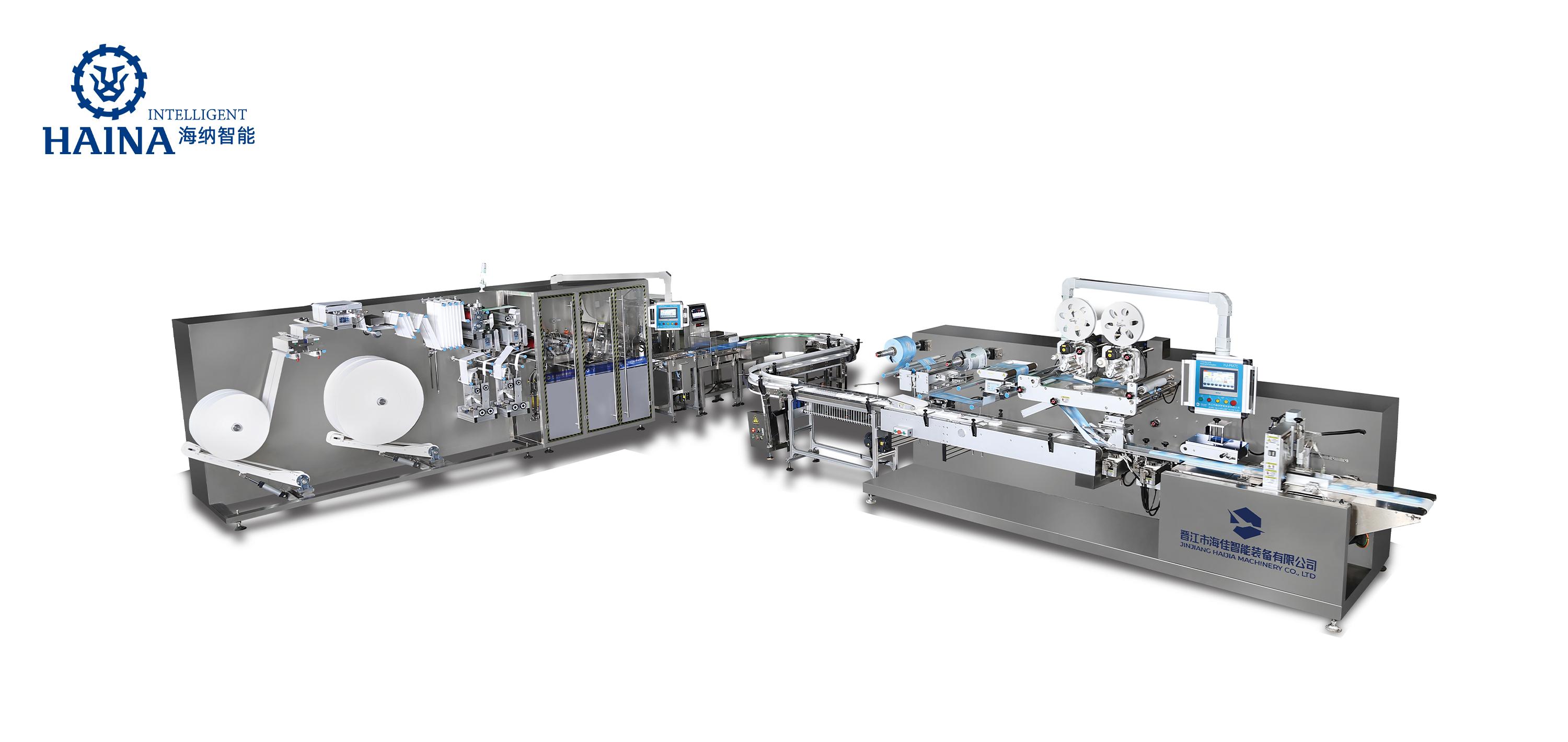

整线组成HJ-MN2折叠机和HJ-PM70全自动包装机

折叠范围5至30片，支持V折、N折或对折

包装速度50至75包每分钟

折叠机功率11千瓦

对折式湿巾生产线工位路线

对折式湿巾整线项目在方案阶段应把产品结构、材料清单和后段接口放进同一张工艺图。本页按HJ-MN2的实际工位关系展开“折法、片数与包装袋型的共同配方”，路线中的每个交接点都应对应样品或记录。

该方案连接对折式折叠机与全自动包装机，适合多片装湿巾。采购时要同时冻结折叠形式、片数、袋型和开口位置。

折叠机和包装机功率均为11千瓦，气源参考需求分别为130升和150升每分钟。设备尺寸应在最终布局中连同转接输送、卷膜补料和检测选项一并确认。

HJ-MN2试机从可追溯基准开始，再围绕“折法、片数与包装袋型的共同配方”进入目标节拍并观察停机后的恢复。

记录表需把折法、片数与包装袋型的共同配方涉及的材料批次、速度段、停机原因和抽样结果关联到同一批样品。

基材与液体决定湿垛厚度，包装膜和标签决定封口及开口效果。四类材料都应进入同一次联机试验。

重点核对折叠宽度、片数、袋内位置、封口外观和标签位置，并以包装段50至75包每分钟的范围评估整线可用输出。

参数表能说明设备范围，但不能替代材料试验。海纳机械建议在正式验收前冻结产品样品、材料牌号、尺码或包装规格、抽检方法和统计口径。

可选范围需要在设备配置中确认，项目应明确主折法及切换要求，不能只看名称。

速度与袋高、膜材和封口条件有关，应按具体片数及包型完成联机测试。

折叠段可配置接头检测和剔除，联机时还需确认剔除后计数与包装节拍能正确恢复。

HJ-MN2项目确认

针对HJ-MN2 对折式湿巾生产线，海纳机械建议先用目标成品和量产材料确认“折法、片数与包装袋型的共同配方”的测试条件，再冻结设备边界、厂房接口与验收记录。

HJ-MN2对折式湿巾折叠机

适用材料	水刺布，热轧布等不织布
材料克重	35-80g/㎡
母卷规格	Max W2052（同一个纸芯）mmΦ1200mm
母卷轴数	2轴母卷，不停机接驳，纸芯直径：3"
展开尺寸	L: 140-200mm W: 130-205mm
折叠尺寸	L: 70-100mm W: 38-70mm
折叠方式	V、N、对折式
切断方式	螺旋切断，6把切刀，减低噪音，提升切刀寿命
可选配置	在线分切，自动纠偏，金属&重量检测及剔除机
生产参数	1. 堆叠片数：5-30片（高度不超过60mm） 2. 生产速度：10片装（稳定生产速度80包/min） 3. 生产速度：20片装（稳定生产速度50包/min） 4. 接头检测及自动剔废
加液方式	1. 根据材料可选择浸泡式或者喷淋式 2. 2.5-4倍加液检测，触摸屏设定加液克重 3. 水桶液位实时检测，触摸屏设备液位报警位置 4. 650L不锈钢卫生级水桶
控制方式	1. 多轴控制器，伺服马达驱动 2. 10寸触摸屏，操作更加简便 3. 堆叠采用独立伺服控制，保证堆叠整齐及接头剔废
设备功率	AC380V（电压可定制），50/60Hz，三相五线制，11KW
机器尺寸	L: 6180mm W: 1300mm H: 2100mm
气源要求	0.6-0.8Mpa, 130L/min
设备重量	约3000KG

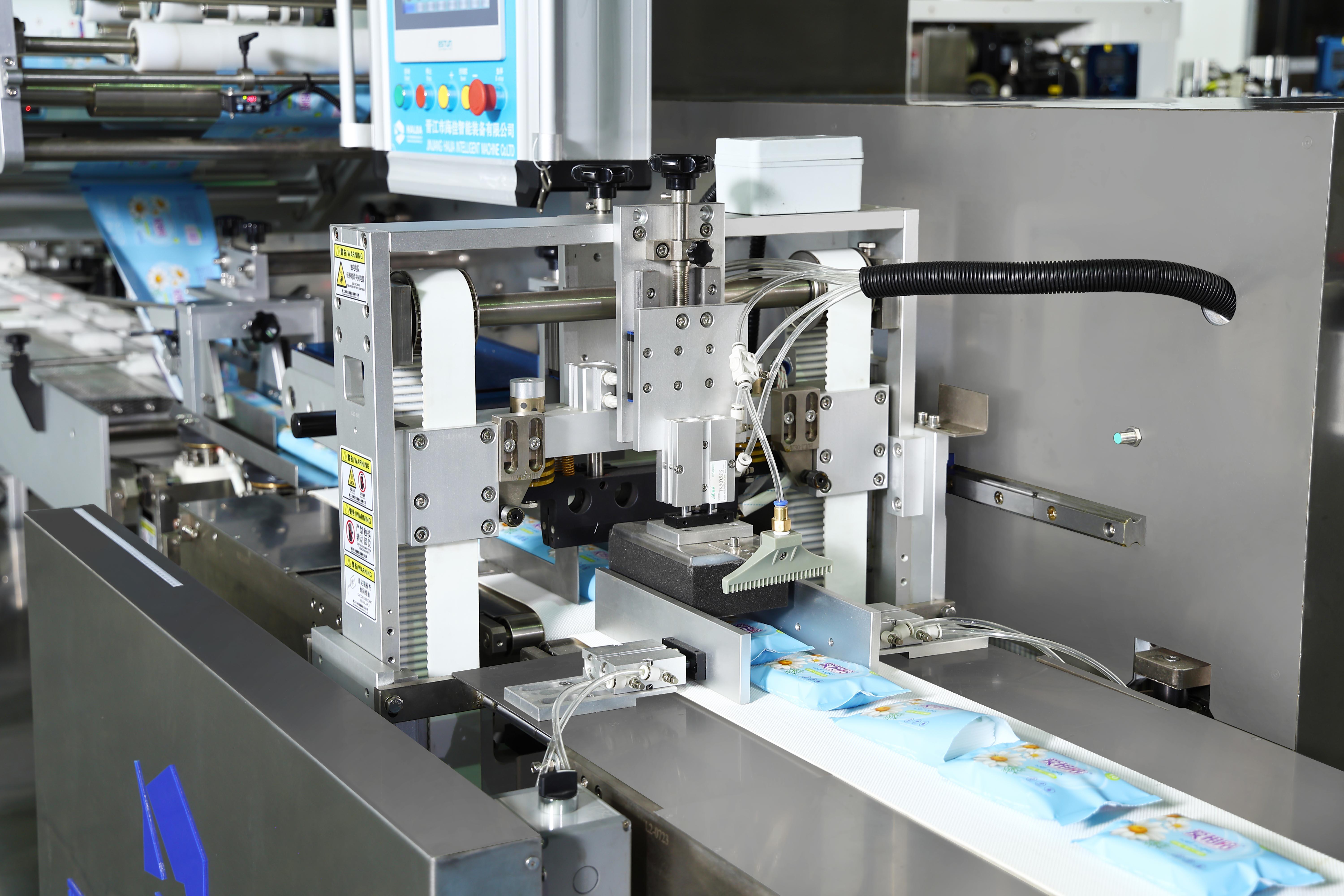

HJ-PM70全自动包装机

适用材料	PET/PE、BOPP、PET/AL/PE等可热封材料
母卷轴数	2轴膜卷，2轴标卷，不停机接驳，纸芯直径：3"
包装尺寸	L: 140-350mm W: 80-120mm H: 10-90mm
开口尺寸	L40mm*W20mm（其他尺寸可定制）

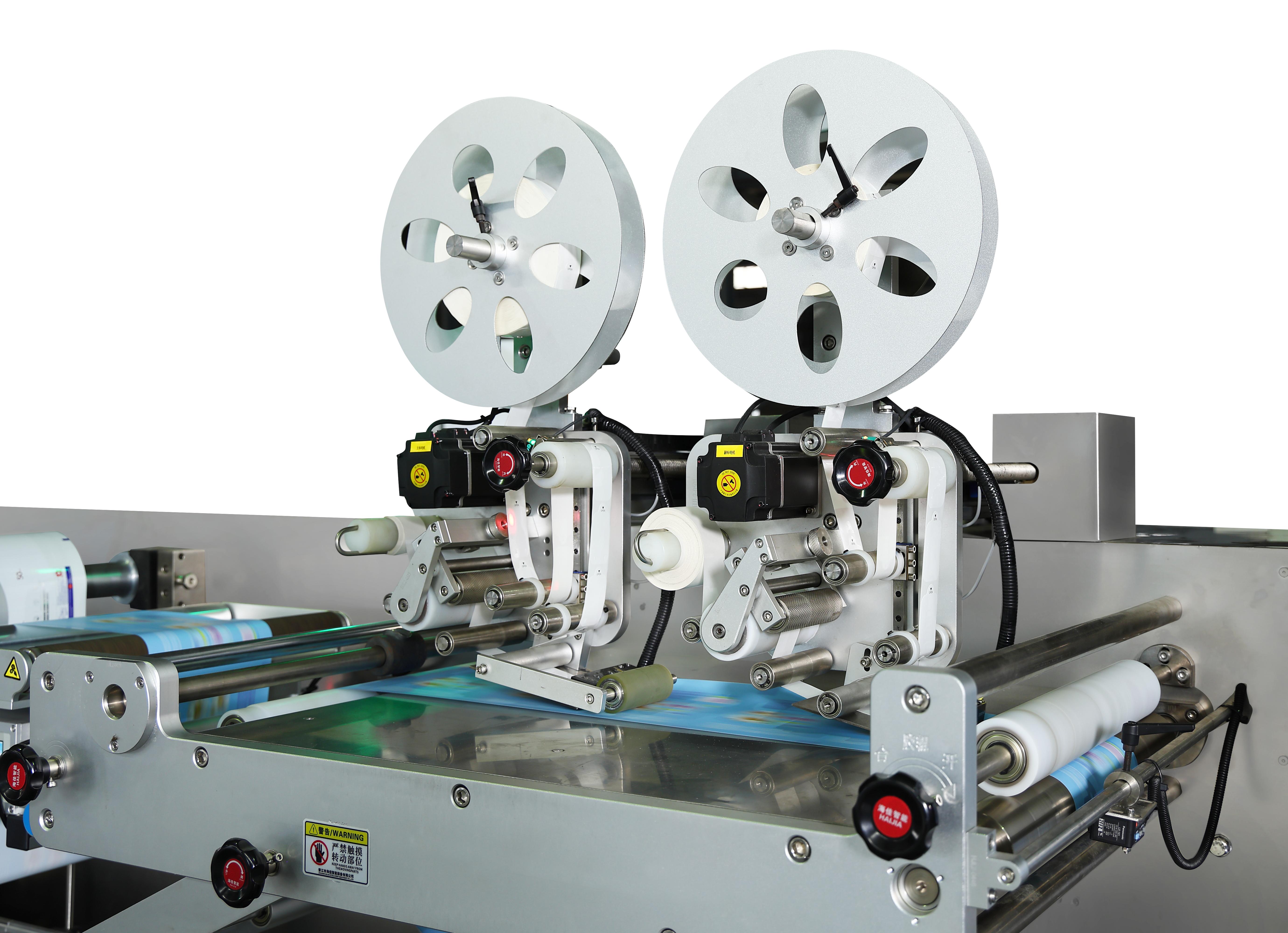

适用贴标	透明贴&非透明贴
标卷规格	Max W60mm*Φ300mm
生产速度	50-75包/min
加热方式	1. 3付纵封新型机构，保证高速温度恒定 2. 往复式横封机构，压力加大，实现低温高压，保证横封外观

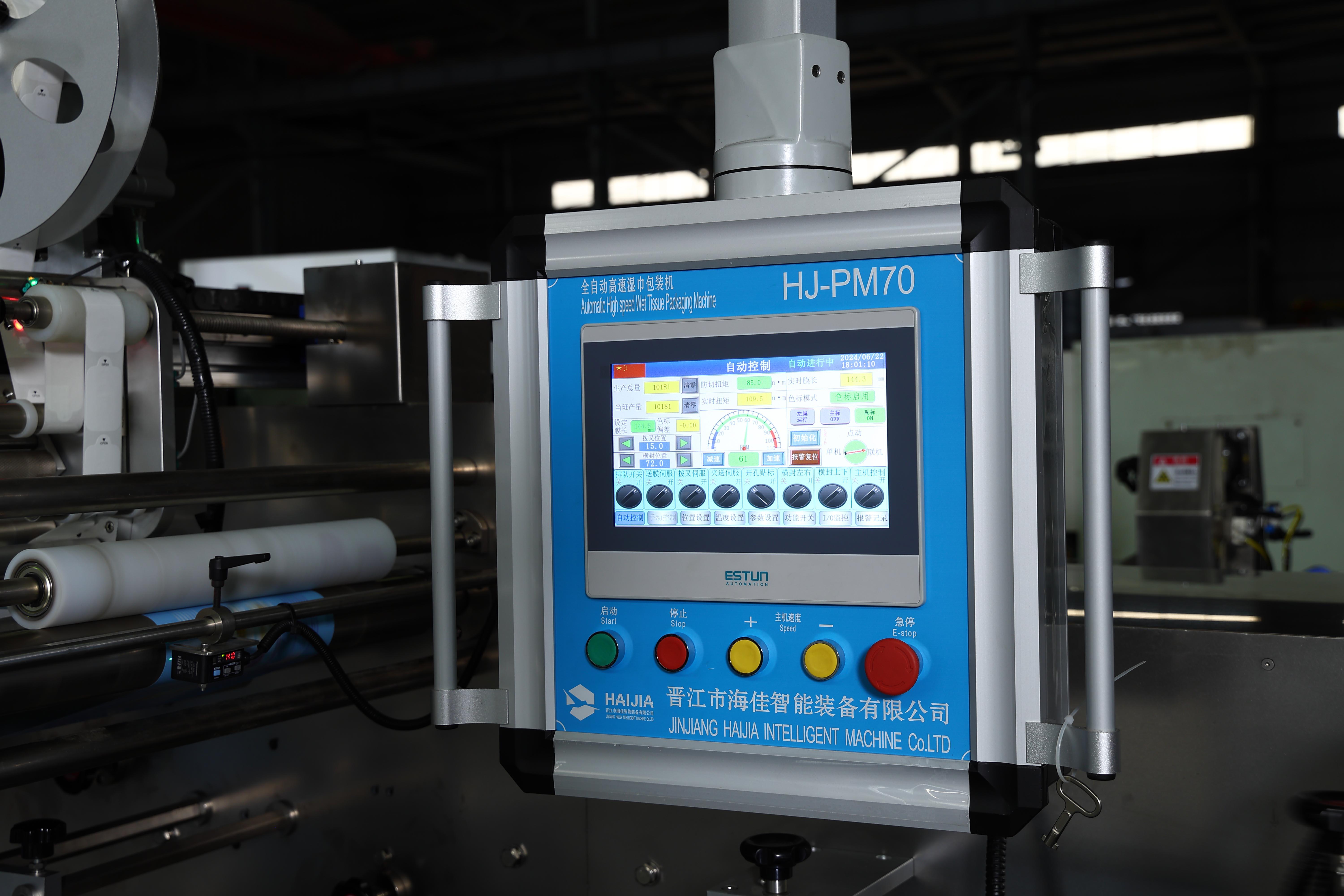

控制方式	1. 多轴运动控制器，采用EtherCAT通讯方式，全伺服驱动 2. 实现卷膜，贴标不停机自动接驳
设备功率	AC380V（电压可定制），50/60Hz，三相五线制，11KW
机器尺寸	L: 5800mm W: 13000mm H: 2100mm
气源要求	0.6-0.8Mpa, 150L/min
设备重量	约2000KG
可选配置	自动纠偏，日期标识机，金属&重量检测及剔除机
